Износостойкий вал двигателя из алюмооксидной керамики

- MSJ/AL-018
- Керамика из оксида алюминия
- Индивидуальный
- 10 шт. каждого типа
- промышленные применения

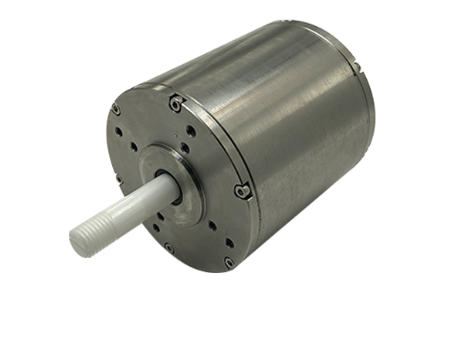

Керамический вал двигателя Тушь из оксида алюминия — это высокопроизводительный компонент, разработанный для электродвигателей и насосных систем. Изготовленный из усовершенствованной керамики на основе оксида алюминия (Эл₂O₃), этот вал обеспечивает исключительную прочность, электроизоляцию и устойчивость к суровым условиям эксплуатации.
По всем вопросам обращайтесь по электронной почте информация@тушь-тек.ком или звоните по телефону +86 13860446139
Подробности продукта
Керамический вал двигателя Тушь из оксида алюминия (Эл₂O₃) — это высокопроизводительный компонент, разработанный для электродвигателей и насосных систем. Изготовленный из усовершенствованной керамики на основе оксида алюминия (Эл₂O₃), этот вал обеспечивает исключительную прочность, электроизоляцию и устойчивость к суровым условиям эксплуатации. Это идеальное решение для инженеров, стремящихся повысить надежность и срок службы двигателя путем замены традиционных металлических валов на более совершенные керамические. Керамические валы двигателей широко используются в водяных насосах, бытовой технике, микродвигателях и другом оборудовании, где длительный срок службы и отсутствие необходимости в обслуживании имеют первостепенное значение.
Основные свойства
Валы двигателей из алюмооксидной керамики с прецизионной обработкой и специальными плоскими секциями для соединения. Валы из алюмооксидной керамики обладают сочетанием свойств, превосходящих свойства обычных металлических валов в сложных условиях эксплуатации:
Отличная электроизоляция:Оксид алюминия является электроизолятором, предотвращая возникновение блуждающих токов вдоль вала. Это гарантирует отсутствие утечек тока и вихревых токов на валу, что защищает подшипники двигателя и повышает безопасность электродвигателей. Высокочистый оксид алюминия (до 99,7%) обеспечивает превосходную диэлектрическую прочность для использования в условиях высокого напряжения или магнитных полей.
Высокая твердость и износостойкость:Керамика на основе технического оксида алюминия чрезвычайно твёрдая и способна выдерживать длительное трение и истирание. Поверхность вала устойчива к износу при высоких скоростях вращения и больших нагрузках, что обеспечивает более длительный срок службы по сравнению со стальными валами. Превосходные трибологические характеристики гарантируют минимальный износ в течение тысяч часов работы, что снижает частоту технического обслуживания.
Коррозионная стойкость:Керамика из оксида алюминия химически инертна и не подвержена коррозии. Она выдерживает воздействие воды, соли, кислот, щелочей и большинства химикатов без ухудшения своих свойств. В отличие от металлических валов, подверженных коррозии или выщелачиванию ионов, керамические валы сохраняют устойчивость в коррозионных и влажных средах, что делает их идеальными для химических насосов и морского применения.
Стабильность при высоких температурах:Валы из оксида алюминия выдерживают экстремальные температуры, значительно превышающие пределы, допустимые для обычных металлов. Высокочистые компоненты из оксида алюминия могут непрерывно работать при температурах до ~1200 °C, что критически важно для двигателей и насосов, работающих с горячими жидкостями или в условиях высоких температур. Керамический материал не размягчается и не деформируется при повышенных температурах, обеспечивая надежную работу двигателей и печей.
Размерная стабильность и низкое тепловое расширение:Благодаря низкому коэффициенту теплового расширения оксид алюминия практически не меняет своих размеров при колебаниях температуры. Это обеспечивает малые зазоры и соосность в двигателе, способствуя плавному вращению без вибраций. Валы также немагнитны, поэтому не создают помех магнитным полям двигателей, что дополнительно повышает эффективность высокоскоростных или прецизионных электродвигателей.
Легкий вес:Алюмооксидная керамика примерно вдвое плотнее стали. Замена металлического вала на керамический позволяет уменьшить вращающуюся массу, что может улучшить динамические характеристики малогабаритных двигателей и снизить износ опорных подшипников. Несмотря на меньший вес, валы сохраняют высокую жёсткость и прочность в процессе эксплуатации.
Типичные применения
Валы двигателей из алюмооксидной керамики с прецизионной обработкой и специальными плоскими секциями для соединения. Валы из алюмооксидной керамики обладают сочетанием свойств, превосходящих свойства обычных металлических валов в сложных условиях эксплуатации:
Водяные и химические насосы: Используются в качестве валов рабочих колес в водяных насосах, насосах химической обработки и насосах с магнитным приводом.
Бытовая техника: используется в двигателях и насосных агрегатах бытовой техники (например, насосы стиральных машин, циркуляционные насосы посудомоечных машин, пылесосы).
Микродвигатели и прецизионное оборудование: Для микродвигателей в таких устройствах, как небольшие вентиляторы, приводы систем отопления, вентиляции и кондиционирования воздуха и точные приборы, валы из оксида алюминия обеспечивают превосходную стабильность размеров и бесшумную работу.
Автомобили и транспорт: Используется в специальных автомобильных устройствах, таких как водяные насосы двигателей, топливные насосы и двигатели электромобилей.
Промышленное оборудование: используется в различном механическом оборудовании, включая клапаны, смесители и высокотемпературные печи..
Технические характеристики
Чистота материала:Доступны различные марки глинозема: обычно 95% (стандартный глинозем), 99% (высокочистый глинозем) и сверхвысокие чистоты до 99,5% или 99,7% Эл₂O₃. Более чистый глинозем обеспечивает улучшенную электроизоляцию и немного более высокую прочность, а 95% глинозем — экономичный вариант с превосходными эксплуатационными характеристиками.
Диапазон размеров:Мы можем изготавливать валы диаметром от 0,5 мм до 50 мм и более, охватывая микровалы и крупные приводные валы. Длина может варьироваться от 5 мм (для коротких валов датчиков) до 1000 мм (1 метра) для специализированного оборудования. Благодаря широкому диапазону размеров мы можем поставлять как прецизионные валы для микродвигателей, так и валы большой длины для промышленного оборудования, изготовленные по вашим размерам.
Допуски точности: Типичные геометрические допуски включают цилиндричность до 0,005 мм и соосность до 0,005 мм по диаметру вала. Мы регулярно шлифуем и хонингуем валы для обеспечения минимальных допусков по диаметру (порядка ±0,005 мм или лучше, в зависимости от размера) и параллельности заплечиков вала в пределах 0,005 мм. Это обеспечивает плавное вращение и надлежащую центровку в высокоскоростных двигателях.
Механические и термические свойства:Алюминиевые шахты имеют плотность 3,65-3,85г/см3Твёрдость по Виккерсу составляет около 1300–1800 HV, а прочность на изгиб — 300–390 МПа (для марок чистоты 95–99,5%). Они сохраняют высокую прочность вплоть до максимальной рабочей температуры (обычно 1500–1700 °C в зависимости от марки). Коэффициент теплового расширения составляет приблизительно 8×10^-6/K, что значительно ниже, чем у стали, что способствует термостойкости материала. Удельное электрическое сопротивление составляет порядка 10^14 Ом·см при комнатной температуре, что обеспечивает отличные изоляционные свойства.
Стандарты качества:Каждый керамический вал изготавливается в соответствии с системами менеджмента качества ИСО 9001 и проходит проверку на соответствие спецификациям заказчика. По запросу предоставляются полные сертификаты материалов и отчёты о проверке (размеры, качество поверхности и т. д.), что гарантирует неизменное соответствие техническим характеристикам каждой партии.
Паспорт безопасности материала
Элемент | Единица | 95% Al2O3 | 99% Al2O3 | 99,5% Al2O3 | 99,8% Al2O3 |
Чистота | % | 95 | 99 | 99,5 | 99,8 |
Цвет | - | Белый/Розовый | Слоновая кость | Слоновая кость | Слоновая кость |
Плотность | г/см3 | 3.65 | 3.85 | 3.90 | 3.92 |
Твердость HV | - | >1300 | 1700 | 1750 | 1800 |
Вязкость разрушения | МПа.м1/2 | 3-4 | 3-4 | 4 | 4 |
Модуль Юнга | Средний балл | 320 | 340 | 370 | 390 |
Прочность на изгиб @25℃ | МПа | 300 | 330 | 375 | 390 |
Прочность на сжатие при 25℃ | МПа | 2200 | 2350 | 2450 | 2500 |
Теплопроводность@25℃ | Вт/мК | 18-22 | 27 | 29 | 32 |
Тепловое расширение Коэффициент (25-1000℃) | 10-6мм/℃ | 8 | 8 | 8 | 8 |
Стойкость к тепловому удару | △Т(℃) | 220 | 180-200 | 180-200 | 180-200 |
Макс. рабочая температура | ℃ | 1500 | 1650 | 1700 | 1700 |
Электрическая прочность диэлектрика | кв/mм | 16 | 20 | 22 | 22 |
Электрическое сопротивление при 25℃ | Ом.см | 1014 | 1014 | 1014 | 1014 |
Диэлектрическая проницаемость (@1MHz, 25℃) | - | 9 | 9.7 | 9.7 | 9.8 |
Диэлектрические потери | - | 0,0004 | 0,0002 | 0,0002 | 0,0001 |
